บทความตอนนี้เป็นตอนที่3 แล้วนะครับในการแก้ปัญหา เครื่องหาSimไม่เจอขึ้นคำว่า INSERT SIM ทั้งๆที่ใส่SIMอยู่ หากท่านยังไม่เคยอ่านบทความมาก่อนเลย แนะนำให้อ่านบทความเก่า ก่อนนะครับ ต่อจากตอนที่1 และตอนที่2 อาการของที่แก้เบาะๆในตอนแรกไม่หาย ก็ต้องลงลึกเข้ามาอีกนิดนึงครับ ครับวันนี้เรามาลงลายวงจรต่อจากตอนที่2 ครับ

การซ่อมมือถือนั้นมีจุดสำคัญที่ใจเย็น พยามแกะร่องรอยติดตามสืบหา จะว่าคล้ายๆตำรวจสืบสวนสอบสวนก็เป็นได้ (คนหายคยตาย ก็ต้องดูหลักฐานเบาะแส สิ่งแวดล้อม เกี่ยวบ้างไม่เกี่ยวบ้าง หลงประเด็นบ้าง แต่ก็ไม่หลงป่าคลำทางกลับถูก ว่าไปโน้น!! ) กลับมาที่ช่างซ่อมโทรศัพท์มือถือต่อ บ้างทีก็งง และเง็งตั้งสติอ่างผังวงจรแล้วซ่อมไปตามที่วงจรชี้ทาง ที่สำคัญคือห้ามมั่ว อย่างไม่มีหลักการ

วันก่อนตอนที่แล้วเราไปผ่านข้อที่1และ2 คราวนี้เราจะมาต่อในข้อ3 ปัญหาที่ตัวควบคุม ครับ
1.ปัญหาที่ตัวSIM และหน้าสัมผัส
2.ปัญหาที่สายเชื่อมต่อ
3.ปัญหาที่อุปกรณ์ควบคุม

ในโทรศัพท์มือถือ อุปกรณ์ควบคุมมีทั้งทนทานและเปราะบาง ตัวเล็กๆมักเปราะทนแรงกระแทกไม่ได้ หลุดหายหรือขาแตกประจำ ตอนนี้เราเอามือถือ รุ่นเล็กอีกรุ่นหนึ่งมาให้หาจุดเสียกันบ้างครับเป็น NOKIA 8310 หรือ 6510

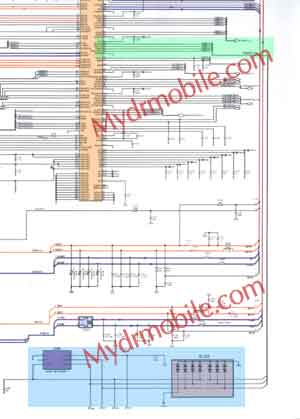

รูปA ส่วนของSIM CARD ในมือถือ(ตัดมาเฉพาะส่วน)

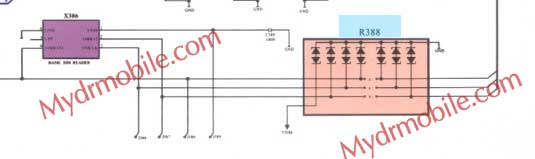

จะพบว่าในส่วนที่เกี่ยวข้องกับSIMCARD ในมือถือรูปA มีอยู่2ส่วน คือZoneสีฟ้าและZoneสีเขียว เรามาที่สีฟ้าก่อนครับ ดูไกลไปไม่ชัดเจน ขอขยายให้ใหญ่หน่อย ดังรูปBครับ

จะเห็นว่าจากถาดอ่านซิมสีม่วง เส้นสัญญาณทุกเส้นจะไปถึงอุปกรณ์ชื่อR388 หากเจ้าตัวนี้เสียหายรับรองว่าโทรศัพท์ของเรา ไม่ปรกติแน่นอน เรามาดูตำแหน่งของเจ้านี่กันบ้างดีกว่า ในรูป CและD

รูปC เป็นรูปวาดแสดงตำแหน่งของR388 ในโทรศัพท์มือถือ โนเกีย8310 ซึ่งมีรูปนี้ในหนังสือ	รูปD เป็นรูปที่ตัวโทรศัพท์มือถือ8310 ตัวจริงเสียงจริง ให้เปรียบเทียบกับรูปC ว่าตรงเหมือนกันเป๋ะ R388

จากรูปD เห็นว่าอุปกรณR388 ตัวนี้อยู่ข้างๆริมๆขอบตกกระแทกก็จะมีปัญหา ปัญหานี้ช่างที่อ่านผังวงจรได้ ก็จะสามารถแกะหา สืบค้นจุดเสียได้โดยไม่ยากนักแต่ถ้าหากไม่รู้เรื่องการอ่านผังวงจรเลยก็จะไม่รู้เลยว่า ตัวนี้เกี่ยวข้องกับอาการเสียแบบนี้ งงหลงป่าแน่ เพราะฉะนั้นต้องอ่านผังวงจรให้ออก หากอ่านไม่ออกก็มาติววิธีการอ่านวงจรกันได้ที่ DoctorMobileClinic มีสอนอ่านผังวงจรแบบสนุก เข้าใจง่ายครับ

มาดูกันอีกทีครับ เจ้าตัวR388 มันเป็นอุปกรณ์ที่ขาอยู่ใต้ตัวถังมันครับ มองจากข้างบนไม่เห็นต้องจากด้านข้างหรือถอดมาตะแคง หงายท้อง ก็จะพบว่ามันมีขาใต้ตัวของมันเหมือน คล้ายอย่างในรูปE ครับ

รูปE แสดงขาของอุปกรณ์ประเภทไร้ขา หรือ BGA

เห็นขาเป็นเม็ดกลมๆพวกนี้แหละครับตัวดี ตะกั่วชอบแตกร้าว หลุดหักไม่เชื่อมต่อ วิธีการแก้ของเราก็ทำได้โดยวิธีการดังนี้
1. เป่าย้ำ (โดยใช้ปากเป่า ฮะๆ พูดเล่นครับใช้เครื่องเป่าลมร้อนครับ)
2. ยกวางใหม่ หรือยกเปลี่ยนหากตัวถังอุปกรณืเห็นว่าแตกร้าว

เห็นไหมครับง่ายนิดเดียว ฮาๆๆ อย่าตกใจลงทุนหน่อยเดียวเอง ก็ทำได้แล้ว วันนี้พอแค่นี้ก่อนครับ ใส่ให้มีรูปเยอะมากไปเดี๋ยวจะโหลดข้อมูลช้า รอนานไปไว้เจอกันคราวหน้า อ้อ...สวัสดีปีใหม่ครับ
