ในที่สุด ก็ถึงตาของเศรษฐีเข้าร้านซ่อม กับNokia8800 ตอน2
|
ต่อเลยนะ สำหรับเรื่องถอดประกอบโทรศัพท์
Nokia 8800ต่อจากบทความตอนที่แล้ว เอ้ามาดูหน้าตาของมัน
ก่อนที่จะโดนชำแหละ ก่อนเผื่อใครนึกหน้ามันไม่ออก ก็ตัวที่โฆษณาอยู่ตอนนี้นั้นแหละครับ![](picfaq/lol.gif)
![](picfaq/8800disasm/8800.jpg)
เสร็จจากตอนที่แล้วนะครับ
เรามาดูอุปกรณ์สิ่งของที่ประกอบเป็นเจ้าตัวนี้ก่อน เผือว่าระหว่างการแกะมันหล่นตุบลงมาจะได้รู้ว่า
เธอมีอยู่จริง ไม่ได้มั่ว ในรูปด้านล่างเป็นรูปอุปกรณ์ทั้งหมดภายในเครื่องตั้งแต่หัวน้อตจนถึงบอร์ด
หากของที่มันหล่นมาเหมือนกับในรูปแสดงว่า มีจริงห้ามโยนทิ้งครับ
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_5.jpg)

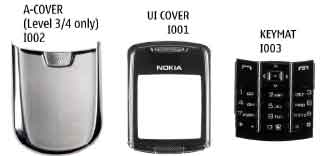

ฝาครอบปุ่ม
กระจกจอภาพ ปุ่มกด
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_7.jpg)
หัวน้อตและเสาอากาศ
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_8.jpg)

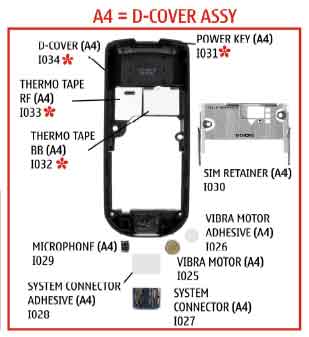

Body
แกนกลางเครื่อง ไมค์ มอเตอร์ ช่องใส่ซิมการ์ด
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_3.jpg)

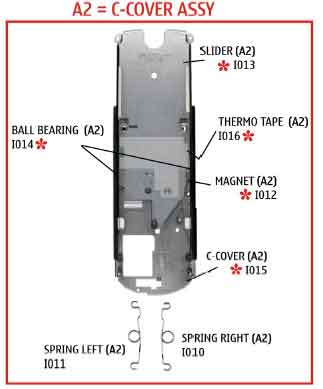

ตัวฝาสไลส์
ตำแหน่งแม่เหล็กและขดลวดสปริงตัวของฝาสไลส์
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_6.jpg)

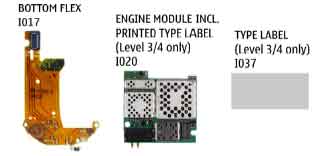

สาแพรด้านล่างและแผ่ยบอร์ดที่เราแกะออกมาเมื่อตอนที่แล้วครับ
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_4.jpg)

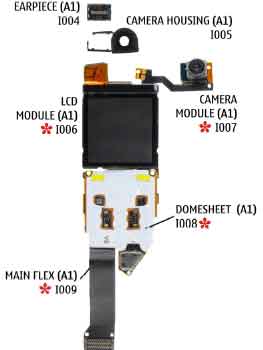

Boardจอ กล้อง ลำโพง ปุ่มกด
เรียบร้อบครับ
ฉะนั้นหากมีของหลุดออกมา ก็สบายใจได้ครับว่ามันเป็นจองเจ้าตัวนี้ ไม่ได้มีใครหรือช่างคนก่อนวางยาอะไร![](picfaq/lol.gif)
ต่อไปครับ
แกะต่อออกเป็นที่ละStep ตามกันไปเลย ดูรูปข้างล่างต่อเลยนะครับ
รูปแสดงวิธีการถอด
8800 ต่อข้อที่11-20 |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_18.jpg)
11.ลอกสายแพรออกมาจากตัวกาวเหนียว
นิดๆ |
![](picfaq/8800disasm/8800_19.jpg)
12.ยกและเลื่อนตัวสไลส์จนสุดทาง |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_20.jpg)

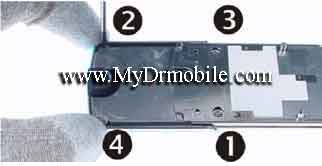

13.งัดฝาพลาสติกออก
แล้วเจอน้อตขันเสร็จเรียบร้อย4ตัว |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_21.jpg)
14.พลาสติกเริ่มแซะSocket
ตัวโมดูลกล้องถ่ายรูป |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_22.jpg)
15.ลำโพง
มันบังทางอยู่ก็เอาลำโพงออกก่อนครับ |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_23.jpg)
16.แล้วก็จัดการกล้องซะ |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_24.jpg)
17.เอาแผงปุ่มกดพลาสติกออกก่อน
โดนแซะด้านข้าง |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_25.jpg)
18.เอาตัวจอภาพออก
ตรงนี้ระวังสายแพรสักนิด อย่าแรงนัก สายนี้ใช้บ่อยตอนสไลส์ขึ้นๆลงๆ
เสียหลุดง่าย |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_26.jpg)
19.มีสปริงเด้งตัว
ให้ใช้แหนบปลดตรงกระเดือง ตรงอันกลางก่อน |
![ซ่อมโทรศัพท์มือถือ](picfaq/8800disasm/8800_30.jpg)
20.แล้วค่อยมาปลดในส่วนท้ายสปริงก็เป็นอันเสร็จ
จริงๆ
|
ถอดยังไม่หมดเปลือกจริงๆ
แต่เพื่อไม่ให้โหลดช้าจนเกินไป ขอแกะต่อในส่วนต่างๆของโทรศัพท์มือถือเช่น
อะไรอีกไม่รู้
ไว้ดูกันตอนต่อไปน่ะครับ สุดท้ายแล้วและก็วิธีการประกอบด้วย ติดตามกันที่Web
Doctor Mobile Clinic นี่แหละครับ ![](picfaq/lol.gif)
