สัญลักษณ์อุปกรณ์ไฟฟ้า อิเลคทรอนิกส์ที่ ช่างซ่อมมือถือต้องรู้

หลักของการซ่อมมือถือ คือ อ่านผังวงจรไฟฟ้า จะซ่อมได้เยอะหรือน้อยหน่อย แต่บางดีอ่านไปแล้วไม่เข้าใจ ว่ารูปนี้ รูปนั้นมันคืออะไร ทำให้อ่านไปก็เหมือนไม่ได้อ่าน อ่านไปก็ไม่เข้าใจ

อย่างเช่นในรูปข้างบน ว่าไอ้กลมๆ มีขีดอย่างนี้ในวงจรคืออะไร เค้าก็ไม่มีภาษาไทยหรือภาษาอังกฤษบอกด้วย แต่เรารู้ได้ว่าไอ้รูปนี้คือไมค์โครโฟน ในมือถือนั้นเอง หากคนทั่วไปนึกไม่ถึงหรอกรูปมันไม่เห็นเหมือนไมค์ยังไงเลย คือรูปพวกนี้เป็นรูปที่ทางองค์การด้านไฟฟ้าและอิเลคโทนิกส์เค้าประชุมและกำหนดรูปขึ้นมาด้วยกัน ไม่ว่าวงจรจากจีน ญี่ปุ่น สวีเดน เกาหลี เยอรมัน หากเห็นรูปนี้ต้องเข้าใจร่วมกันเลยครับ ว่ามันคือไมค์

บทความวันนี้วันนี้เรามาดูมาตรฐาน รูปสัญลักษณ์ มาตรฐานสากลว่ามีอะไรบ้าง ได้เติมสีฟ้า เป็นรูปที่เจอกันในวงจรมือถือ ส่วนตัวที่ไม่ได้ลงสีก็เป็นตัวที่ไม่ได้อยู่ในวงจรมือถือ รู้ไว้ไม่ต้องจำก็ได้ครับ

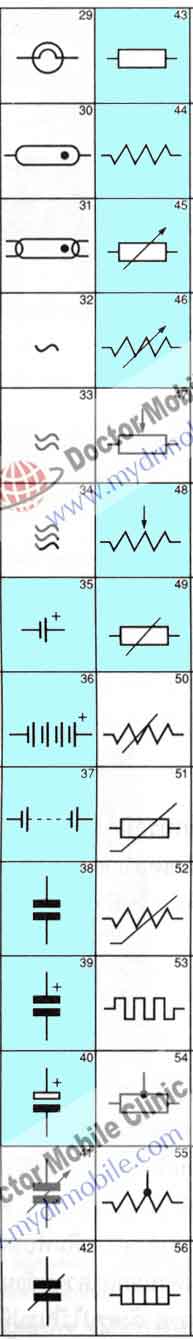

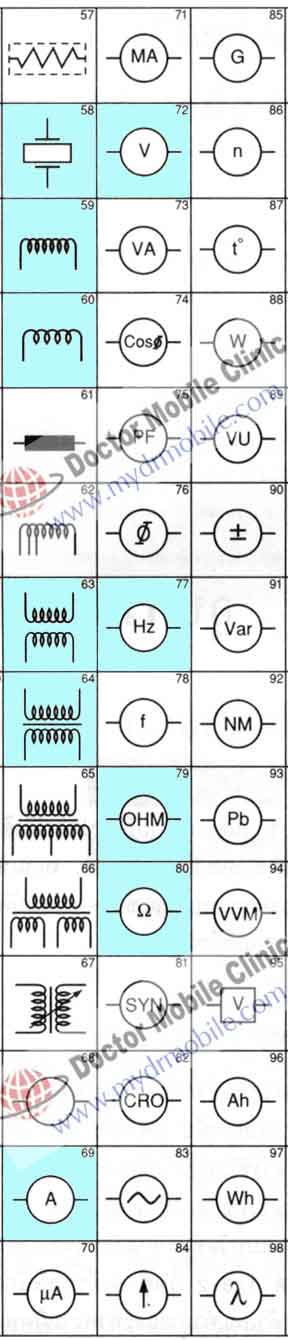

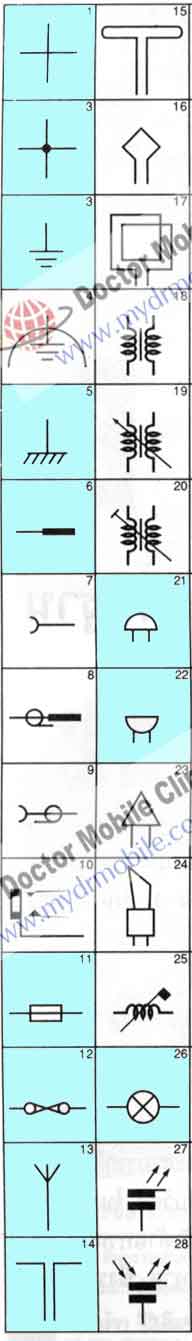

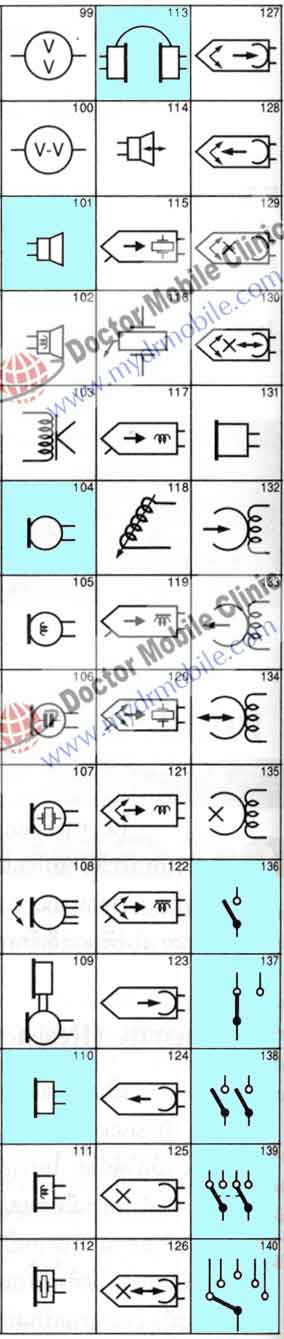

รูปสัญลักษณ์

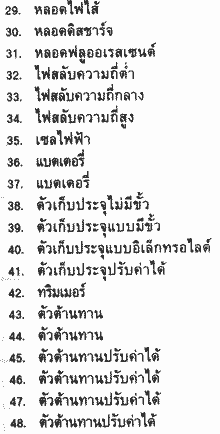

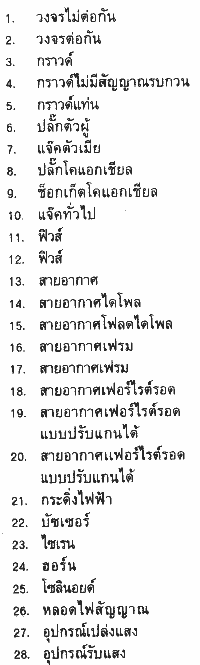

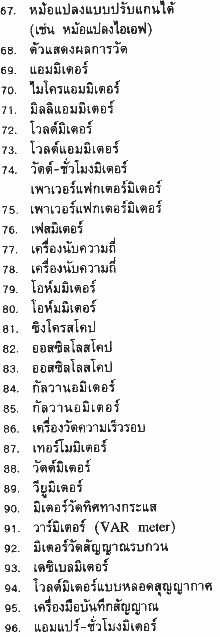

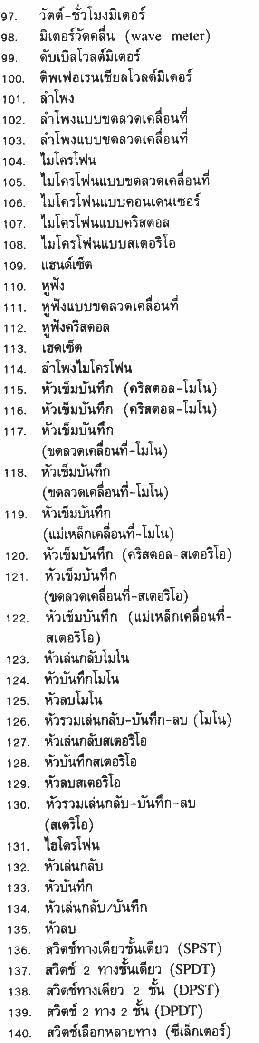

ความหมายตามตัวเลข





















































































































ผ่านไปแล้ว 140 อุปกรณ์ แต่ยังเหลืออีก 100 กว่าๆตัว เดี๋ยวคราวหน้าเอามาเพิ่มให้อีกครับ ย้ำว่าไม่ต้องซีเรียส ว่าไม่เคยเห็นอะไรเยอะขนาดนี้ อันนี้แค่ให้ดู รู้ๆ บางวงจรบางรูปก็ไม่มีในมือถือ บางที่เค้าก็ไม่วาดรูปใช้เป็น ใส่ชื่อไปเลยเช่น MIC BUZZER VIBRATE ฯลฯ เจอกันคราวหน้าครับ สวัสดีครับ

ต่อตอนที่ 2

*** รูปนำมาจากหนังสือ อิเลคทรอนิกส์ของ อ.ชัยวัฒน์ ลิ้มพรจิตรวิไล ขอขอบคุณครับ ***
