สัปดาห์ที่แล้วเราได้ตรวจซ่อมอาการเสียทางจอภาพสี วันนี้เราจะมาดูลายวงจรกันบ้างครับ ขอยกเอารุ่น 3310 3315 3330 3350 มาเป็นกรณีศึกษากัน เครื่องนี้มีอาการจอภาพไม่แสดงผล แสดงผลเป็นจุดๆไข่ปลากระจาย เปลี่ยนจอใหม่ที่ดีแน่นอนก็ไม่หายครับ

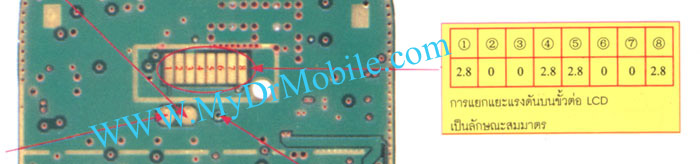

มาตอนนี้ต้องตรวจเช็คแรงดันไฟฟ้า ว่าที่ออกมามาครบหรือเปล่าครับ (แรงดันไฟฟ้าหน่วยเป็นVolt นะครับ) ให้ใช้มิเตอร์เข็มหรือดิจิตอลของเราตรวจสอบวัดไฟตามรูป(ให้เปิดเครื่องแต่เอาหน้าจอ
ออกมาก่อนไม่ต้องใส่จะสามารถตรวจCheckได้)ของที่ดีต้องเป็นดังนี้ครับ ไล่ไปตั้งแต่หน้าสัมผัสแรกถึงสุดท้ายดังรูป

หากวัดแล้วไม่เหมือนไม่ได้ดังรูปแสดงว่าลายไฟชุดหน้าจอขาด มาดูกันว่าลายไฟต่อมาจากไหนครับ ดังรูปจาก แผนผังวงจร

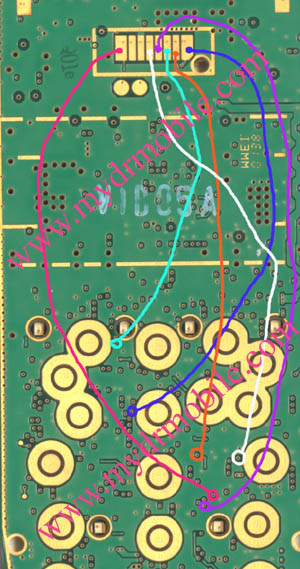

จะเห็นว่าลายไฟจอทั้งหมดเกี่ยวข้องกับCPU คือ ขาRST ,LCD-EN , D/C, DAT, CLK ทั้งหมด5เส้น ส่วนที่เหลือคือ VDD เป็นไฟเลี้ยง จากซีคอน Power Supply 2.8 Voltและขา VoutและVss ต่อ กราวน์และตัว C อีก2ตัวเท่านั้นC410และC412ที่อาจหลุดหายได้ (ดูเฉพาะจุดที่ทำให้ชัดเจน)ให้ใช้มิเตอร์ของเราตรวจสอบลายขาด ปรับที่X1ตรวจสอบดังรูป

หากสายใดสายหนึ่งขาดก็ทำการต่อลายครับ ที่ขาดเป็นเพราะสนิมหรือครบกำหนดประกัน แล้วก็ขาดทันทีครับผม!!!! ต่อเสร็จแล้วก็Test แค่นี้ก็เรียบร้อยโรงเรียนสอนซ่อมมือถือ Doctor Mobile Clinic ค่าซ่อมเหรอครับ 300 บาทต่อเส้นครับ ยิ่งขาดเยอะได้เยอะแหงมๆ
หากไม่ขาดก็เป็นที่ขาCPU ที่คุมจอเดาะร้าวให้ยกวางใหม่หรือเป่าย้ำก็ได้ตามสมควร

คราวหน้าเราไปอาการเสียที่อื่นกันบ้าง เจอกันอาทิตย์หน้าครับสวัสดี ......
