มีปัญหาด่วนสอบถามมาจากพวกเราเยอะเกี่ยวกับคิดว่าAttenna Switch เสียหรือเปล่าจะทำอย่างไรได้บ้าง เพราะอะไหล่ตัวนี้ไม่ได้มีเก็บไว้ในสต๊อก อยากตรวจสอบให้แน่ใจหากเสียจะได้ซื้ออะไหล่อันดีมาใส่เลยไม่ต้องลองผิดลองถูก เปลืองเวลา-เปลืองอะไหล่อีก เลยมาแสดงกันในเว็ปให้ดูกัน

เมื่อเราตรวจสอบภาครับในเมือถือตามที่เรียนกันมา พบว่าหาเครือข่ายไม่พบ ไม่เจอ สัญญษณไม่ขึ้น ไม่มีสัญญาณ มีบางเครือข่าย อาจเพราะตกพื้นอย่างแรง เราสงสัยว่า ATTENNA SW เดาะหักแตกร้าว ทำงานผิดปรกติ (ด้านภาครับ ตรวจภาครับแล้วมีปัญหา) ให้ยกAttenna Sw ขึ้นมาแล้วต่อขดลวดอาบน้ำยาดังรูป ตามรุ่นของโนเกียที่ให้ไว้

ต่อแล้ว ทดสอบโดย

1.ใส่Sim Card ขอให้ใช้ Sim 1-2-Call ,2Watt เพราะจุดต่อที่ให้ไว้เป็นจุดต่อของ ขา ด้าน 900MHz
2.เปิดเครื่องเช็คสัญญาณ พบว่าดีขึ้นมีสัญญาณ โทรออกรับสายได้แสดงว่าเป็นที่Attenna SW ให้เปลี่ยนซะ
3.ถอดเอาลวดออกแล้วเอาอะไหล่ Attenna SW ที่ดีมาใส่คืน

**** ข้อควรปฏิบัติ
1.วิธีนี้ทำแค่ชั่วคราว มิควรต่อลวดคาไว้ เพราะการต่อแบบนี้จะใช้ได้เฉพาะย่านความถี่ที่ต่อเท่านั้น
้ให้ตรวจและเปลี่ยนทันทีที่ทราบว่าอะไรเสีย โดยเร็ว
2.หากต้องการตรวจสอบด้าน 1800MHz Dtac Orange GSM1800 ให้ต่อขา DCS_RX,DCS_TX กับ ขาที่ต่อออกเสาอากาศ (แนะนำให้กางผังวงจรดูบ้าง)

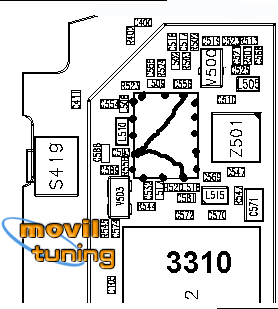

ตัวอย่าง 3310 ตามรูป ต่อขาเสาอากาศขา 4 กับขาGSM_RX 14 ,GSM_TX ขา8
ถ้าในส่วนของด้าน1800MHz ต่อขาเสาอากาศขา 4 กับขาDCS_RX 12,DCS_TX ขา10 นับขาดูจุดMARK เป็นหรือยังครับ?

ขอขอบคุณ ทีมงาน Movil Tuning ที่ให้ข้อมูลประกอบ
