โทรศัพท์มือถือ ฝาปิดเปิดมีปัญหา

แน่นอนครับใครที่พอนึกภาพโทรศัพท์พวกฝาพับทั้งหลาย คงจะนึกออกว่า อะไรในเครื่องพวกนี้ที่มีปัญหาบ่อย เป็นปัญหาที่โทรศัพท์ทรงแท่งๆไม่มีปัญหา...

ใช่แล้วครับ ตอบได้ถูกต้องนะคร๊าบ...บ ว่าส่วนที่เสียง่ายของเจ้ามือถือพวกนี้คือ สายแพร สายที่นำสัญญาณต่างๆจากบอร์ดหลักไปส่วนต่างๆ เช่นส่วนแสดงผล, ส่วนสัญญาณเสียงออก, ส่วนทำการสั่นเมื่อมีสายเรียกเข้า, ส่วนไฟส่องสว่างหน้าจอ,กล้องถ่ายรูปและอีกหลายๆส่วนที่ ผู้ผลิตยัดเข้ามา

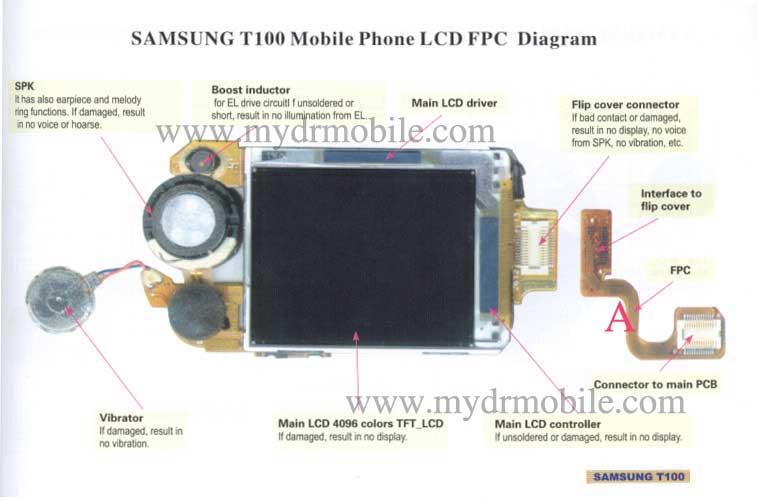

สายแพรพวกนี้มีกจะขาดบ่อยหล่นนิดหน่อยบานพับหลุดสายแพรยับ สายแพรขาด สายหลุด เรามาดูหน้าตาสายแพรกันดีกว่าเป็นอย่างไร ตัวอย่างสานแพร SAMSUNG T100

ในภาพจะเห็นว่าสายแพร SAMSUNG T100 หากขาดก็จอไม่ติด(อยู่แล้ว), ไม่สั่นเพราะคุมมอเตอร์ด้วย(Vibrate), ไม่ดังไม่ร้อง(Speaker), ไฟไม่ติด(LED)

จากแพรจุดที่ขาดบ่อยคือจุด A FPC เพราะเป็นจุดที่เชื่อมฝาบน-ล่างเปิด-ปิดบ่อยๆย่อมขาดเป็นธรรมดา หากSAMSUNG T100 สายแพรขาดช่างซ่อมเรียกว่างานนี้หมูมาให้กินนิ่มๆ เพราะสารแพรแยกชุดอย่างนี้ถอดเปลี่ยนสบายๆ ไม่ต้องใช้เครื่องมือใดๆอะไรมากมาย ใช้เวลาไม่ถึง10นาที เปลี่ยนเสร็จเก็บเป็นพัน ต้นทุน300บาท (อีกแล้ว!!!)

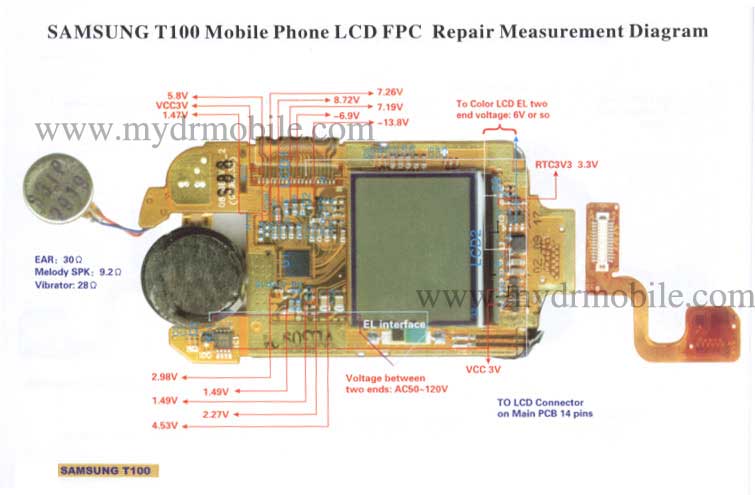

อีกรูปหนึ่งเป็นอีกฝากหนึ่งของ SAMSUNG เครื่องนี้

รูปนี้มีประโยชน์ให้เราได้วัดไฟกันว่า ที่อุปกรณ์ จอ ไฟ มอเตอร์ มีไฟมาเลี้ยงหร ือไม่..... มาครบหรือเปล่า

ไฟเลี้ยง VCC 3Volt หรือSpeaker ที่ดี30โอห์ม ,กระดิ่งดี 9.2โอห์ม, มอเตอร์ดี 28โอห์ม

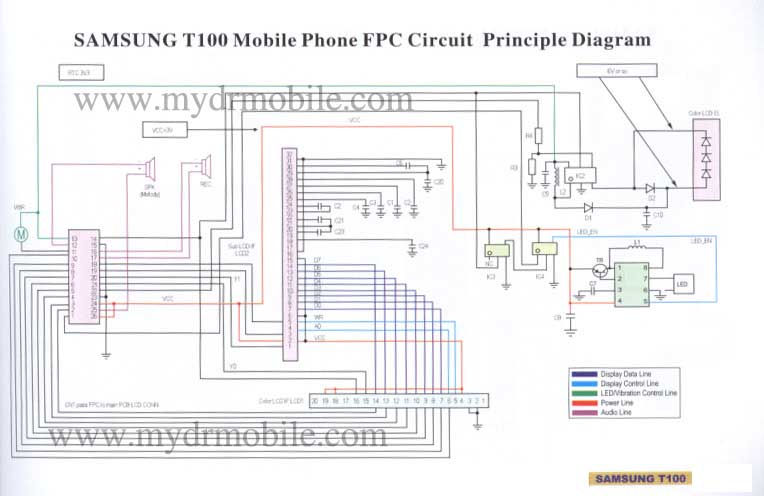

ต่อไปเป็นการอ่านวงจรบ้างนะครับ การอ่านวงจรดีตรงที่ หากลูกค้า สายแพรยับขาดเพียงนิดหน่อย เราช่างซ่อมโทรศัพท์มือถือไม่จำเป็นต้องเปลี่ยนสายแพรไปด่ะ แทนที่ต้นทุนการซ่อม 400 บาท หากอ่านวงจรเป็นก็ใช้แค่ 4บาทเท่านั้น ท่านไม่ได้อ่านผิด4บาทจริงๆ มาดูกันครับวงจรสายแพร

ง่ายๆครับตามตารางเลยนะครับ

ปัญหา
ชื่อสาย
สี
ด้านเสียง
ดู Audio Line
สีม่วง
ไฟส่องสว่างและระบบสั่น
ดู LED /
VIBRATE Control Line
สีเขียว
ด้านพลังงานทั้งระบบ
ดูPower Line
สีแดง
ด้านข้อมูลภาพ
LCD DATA
สีน้ำเงิน
ด้านควบคุมจอภาพ
LCD Control
สีฟ้า

ยกตัวอย่างเช่น หากเราพบว่าลำโพงโทรศัพท์มือถือของลูกค้าเสียเราก็ดูลายลำโพง พบว่าขาด ก็ดูลายลำโพงบัคกรีลากไปที่จุดเชื่อมต่อ เพียง1เส้น ลงทุน บาทสองบาทก็ซ่อมได้แล้วไม่ต้องเปลี่ยนสายแพรใหม่ ช่างทั่วไปอ่านวงจรไม่เป็น จะเปลี่ยนใหม่ให้ลูกค้าท่าเดียวทั้งๆที่ไม่เปลี่ยนก็ได้ ประหยัดทั้งช่างและลูกค้า

วันนี้เอา T100 ไปเป็นออเดิฟซ์ก่อนนะครับ คราวหน้ามาไล่กล้อง SAMSUNG E700 รุ่นแพงเรียกพี่กันครับ

ไม่อยู่ดูแลสมาชิกตั้งนานวันนี้เลย ใส่มากไปนิดหนึ่งอาจจะทำให้โหลดหน้านี้ช้านิดนึ่งนะครับ หลักจากที่ไปงานสู้แล้วรวยครั้งที่2 ที่ผ่านมา ได้ขึ้นเวทีกับพิธีก็ดาราสาวๆสวยหลายคนเลยครับ เดี๋ยวจะเอารูปมาฝากให้ดูกันนะครับว่า สวยจริงหรือเปล่า ฮิฮิ

ดูวิธีการซ่อม E700
