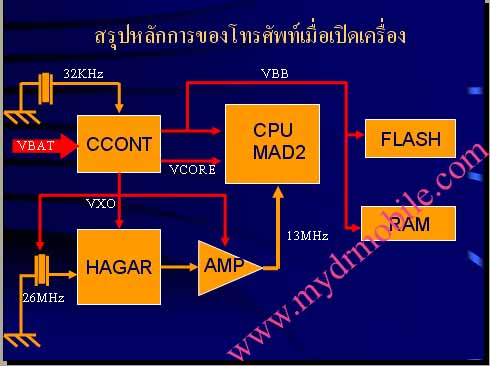

สัญญาณนาฬิกาหรือClock เป็นตัวสำคัญตัวหนึ่งที่จะทำให้เรื่องติดหรือไม่ติดได้ ตามรูปไดอะแกรม

จากรูป Box Diagram ข้างต้น เป็นของ3310 โนเกีย หากไอซีตัวใดตัวหนึ่งไม่สามารถทำงานได้เครื่องก็จะเปิดไม่ติด หรือไม่มีหายไปบางส่วน

สรุปสิ่งที่เครื่องเปิดติดได้ต้องมี
1.ไฟ Battery 3.6 Volt ขึ้นไป
2.Ccont และ VXO VCORE VBB เลี้ยง HAGAR Clock และ CPU <MAD2> FLASH RAM
3. 26MHz ออก
4. วงจรหาร 26 เป็น13 MHzของ HAGAR ทำงาน
5.โปรแกรม ทำงาน

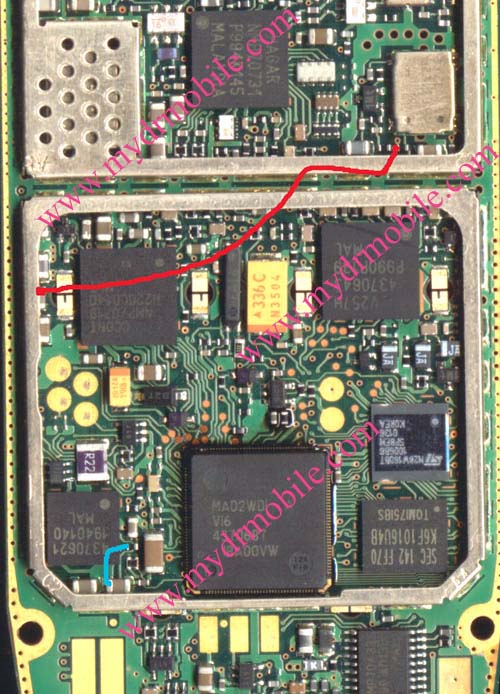

วันนี้เรามาดูกันในหัวข้อ 2และ3 ในส่วนของ 26 MHz กัน จากรูปเป็นลายวงจรที่ขาดบ่อยและเครื่องจะเปิดไม่ติดเพราะนี้เป็นไฟเลี้ยง26MHz
เส้นสีแดง หากเช็คแล้วพบว่าลายขาดก็ต่อลายซะนะครับ นาฬิกาไม่มีไฟเลี้ยงมันก็ไม่ทำงาน เจอกันบ่อยมากในเครื่องตกน้ำ ตกจากที่สูง
**ส่วนอีกเส้นหนึ่งในรูปเป็นเส้นที่โทรศัพท์จะขึ้นChargeเองหากลายขาด ให้ต่อเหมือนกันแถว IC Charge

ทุกอย่างชัดเจนนะครับ ลองกางผังวงจรดูแล้วจะเข้าใจมากขึ้นนะครับ จะได้ไม่ต้องจำเพราะผังวงจรจะตอบเราได้ทั้งหมด ลองทำดูนะครับ เจอกันคราวหน้าครับ
